配線の仕方

ユニバーサル基板へスズメッキ線を使って配線する方法、すでに経験のある人や、工学系の学校を出た人にとっては、なーーんでもないことなのかもしれないけど、未経験のワタシにはホームページの写真を眺めるだけでは疑問だらけだ。
スズメッキ線をプリント基板でいうところのパターンと同じように引き回す、コレは理解できる。
パーツは反対側から差し込んで半田付けする、コレもわかる。
それぢゃパーツの足とスズメッキ線はどうやって繋げるのが一番スマートなのか。
足とメッキ線を絡めてるようにも見えない。
半田だけでくっつけたら浮いたりしてトラブルが多そう。
教えてくれる人もいない。
どおなっとんじゃぁぁぁぁ！というわけでググりまくってみたが、このサイトが一番わかりやすかった。
ありがとぉ＼(^ω^)／
とここでお礼を言っても。

Bumper Crop Studioの基板の配線

しかし本当にナニも知らない中で作ろうとしてるのがわかるブログになってるのぉ。

マーシャル・マイクロスタック

ヤフオクでマーシャル・マイクロスタックのスピーカーだけ落札しました。
詳しい説明はなかったのですが、中を見るとセレッションのスピーカー、84のスタンプもあるので、84～85年前後の3005マイクロスタック「Lead12」ではないでしょうか。

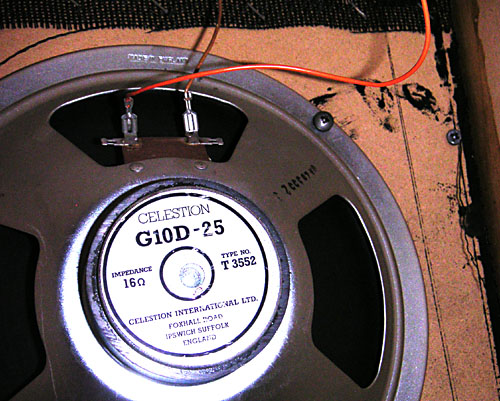

スピーカの型番はG10D-25、英国製で、ラベルも古いモノです。

ケーブルが非常に細くて貧弱だったので、BELDEN 9497に変更。端子はファストン端子Ｍサイズ16G～23G線用を使いました。



もうちょっとケーブル短くてもよかったか。
そんなに高くなかったし、これはいい買い物だったかも。

で、ヘッドはナニを使ってるかって？
EPIPHONE VALVE JUNIOR HEAD、、、を注文中（爆）

考え中

部品は一通りそろったので、次の段階へ進まねば。

初めてなんだからそのままストレートに作れよ！という声が聞こえてきそうだけど、いざとなるとどうしてもココだけはこうしたい、というのが出てくる。
◎作成にあたってコダワリたいところ
・9Vソケットは側面でなくBOSSみたいに上側につけたい
・006Pは使わなくても構わない
・クリップ用LEDは外から見えるようにしたい

006Pを内蔵することを考えない分、9Vソケットを上に持ってくることは問題じゃないだろう。
それよりもLEDを見えるようにすることのほうが大変そう。単純に引き延ばしてもいいものか。

もうひとつ悩んでいるのが、昨日も書いたけどプリント基板を作るか、ユニバーサルでやるかだ。
いちおうどっちでもできるように、両方の材料を買ってきた。
ユニバーサルの場合、スズメッキ線と部品の絡め方がよくわからない。みなさん綺麗に作ってるけどね。
パターンはパクらせていただくとして、そのままのパターンであとは配線引き回しでなんとかなるか。でもエッチングの後処理とかがめんどくさいなぁ。

 ----

ケースはMXRタイプの小さいのを使う。
普通のつまみ（っていうのも変だけど）だと３個は横に並ばない。
かといって円筒形のつまみはカッコ悪い。
というわけで「Middle」のつまみは少し下げた位置にする。
それによって基板との影響はあるのかチェックしないと。

BOSSエフェクタのゴムブッシュ

先週に引き続き今週も秋葉原徘徊。
既出かもしれないけど、いいもの見つけた。
TAKACHIのNG-79-C、10個入り100円。
このゴムブッシュ、BOSSのエフェクターの電池蓋ゴム部分の代用になりますね。
いやぁいいもん見つけた。早速4台ほど交換。
千石の1階にありました。

ところで作成中のGuv'norだけど、2台分くらい部品が集まった（大汗）
ユニバーサル基板でやるか、プリント作るか。
だれかのをそのままコピーさせていただくならプリントがいいんだけど、ちょっとだけ手を加えたいし。うーむ。
なんて悩んでたってちっとも前に進まないのであった。

Heavy Metal HM-2

ヤフオクで安かったので Heavy Metal HM-2 を落札したのだけど、、、、
LEDが点灯せず音も変だ(;つД｀)
コレ、直すというよりも他のモノを作って入れる筐体にしたい。
4Volだけどナニ作ろうかな、、（と夢だけ広がる）
